UPS电源从AC输入到DC输出涉及到哪些元器件?

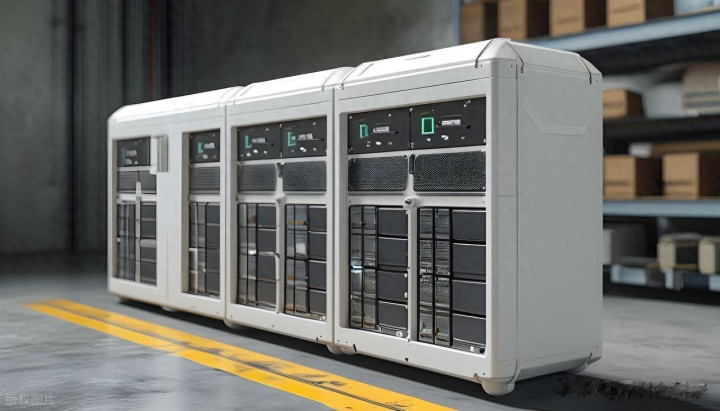

UPS，即不间断电源，是工业设备和数据中心的基础设施。它一端接入交流电网，另一端给负载供电，中间经过整流、逆变、储能等好几个环节，每个环节都需要相应的器件来支撑运行。今天把UPS的典型物料清单拆开看一看，从交流输入到直流输出，梳理每个节点需要什么器件。

UPS电源的基本架构

主流UPS分为在线双变换型和互动式两大类，核心区别在于逆变器是否始终参与工作。这里主要讨论在线双变换型，因为它的器件用量更大，选型要求也更高。基本拓扑路径是：交流输入经过整流桥到达直流母线，再经由逆变器转换为交流输出，中间还穿插电池的充放电管理和旁路切换。每个环节的器件选型都需要综合考虑耐压余量、功率余量、效率以及可靠性。UPS是保障关键负载不断电的设备，器件选型不能含糊。

AC输入端：整流和浪涌防护

整流桥是AC-DC转换的第一步。交流输入进来之后，先经过整流桥把交流电变成脉动直流电。整流桥的选型主要看两个参数：额定电流和反向耐压。UPS的功率通常较大，整流桥的电流一般从十安起步，耐压则需要选择六百伏以上，以应对电网波动和浪涌冲击。浪涌防护方面，UPS通常安装在配电柜中，需要承受电网浪涌和雷击冲击。因此在交流输入端需要配置TVS管或压敏电阻，作为第一道防护屏障。

DC输出端：同步整流MOSFET

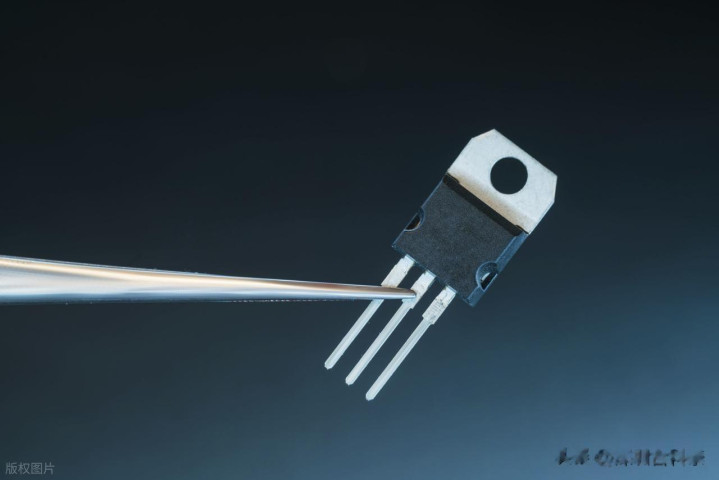

同步整流是提高效率的关键环节。UPS输出级普遍采用同步整流拓扑结构，用MOSFET替代传统的整流二极管，能够将效率提升两到三个百分点。同步整流MOSFET的选型重点集中在低导通电阻、低栅极电荷以及适中的耐压。UPS的输出电压常见为二百二十伏或三百八十伏，但MOSFET主要承受的是变压器副边电压，通常六百伏级别就已足够。以六十伏的MOSFET应用在UPS副边为例，由于整流电压不高，六十伏耐压完全能够满足需求。八十安电流配合三点五毫欧的导通电阻，同步整流的效率就有了保障。

电池管理：充电保护和放电MOSFET

电池充电管理方面，UPS采用的铅酸电池或锂电池组，需要专门的充电管理电路来防止过充损伤电池。这一块通常由专用的充电管理IC配合功率器件来完成。电池放电回路则需要MOSFET控制通断。选型时需要关注三个要点：耐压应为电池电压的一点五倍以上，以留足裕量；电流需要支持峰值放电电流，一般是额定容量的两到三倍；导通电阻要低，以减少放电损耗。例如四十八伏电池系统选用六十伏MOSFET，九十六伏系统则选用一百伏MOSFET，以此类推。

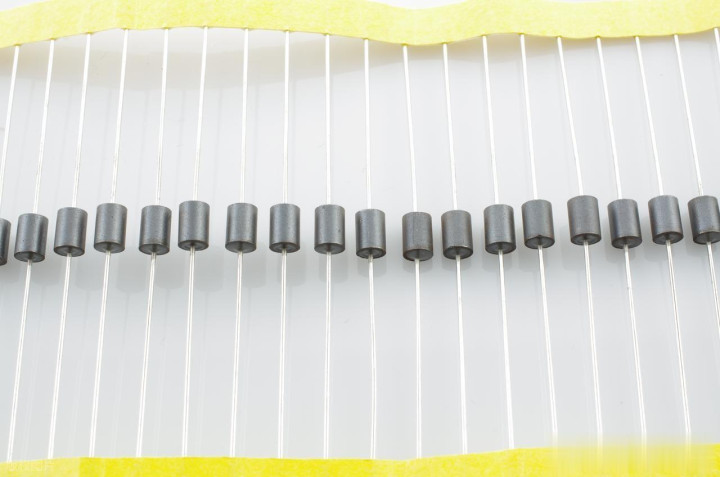

全链路TVS防护：ESD和浪涌一个不能少

输入输出端口的通用防护方面，二十四伏工作电压的TVS可以覆盖四十八伏电池系统的防护需求，四百瓦峰值功率能够承受大部分浪涌场景。这类器件在交流输入端口、直流输出端口以及通信接口都可以使用，是UPS防护方案中适配性较广的器件选择。
